檢測臺高效過濾器風機選擇及風量調節

3.2全效率檢測臺及掃描檢測臺的動力系統

3.2.1風機選擇

在選擇風機前，應該了解普通電動機和變頻電動機的區別。

普通電機的缺點：

首先，普通電動機在設計中超速能力較弱，般儀為120 %額定轉速，因此變頻器與普通異步電動機構成的調速系統.變頻器允許工作的最高頻率約為62Hz。

其次，普通電機在低頻運行時，易發熱，輸出轉矩低，這是因?yàn)槠胀ń涣麟妱?dòng)機是自帶風扇冷卻的，當轉速降低時，電動機內部的損耗增加，而同軸風扇的冷卻風量與轉速的三次方成比例地減少，因此散熱困難，這必將使電動機的溫升急劇增加，而使之無法實現恒轉矩輸出。

變頻電動機的優點：

首先，對電機的電磁負荷考慮了一定的裕度，從而既能保證電機在高頻時的過載能力，又能保證電機在低頻運行時仍能保持恒轉矩輸出。其次，電機單獨裝有軸流風扇強迫通風，從而可以保證電機在不同轉速下均有較好的冷卻效果。但是變頻電機價格是普通電機價格的兩倍左右。

采用變頻調速器對離心風機進行調速來控制風骨，與調節閥門控制風量相比，具有明顯的節電效果，因此本檢測系統采用變頻電動機?但在有些場合，變 頻調速器不能完全取代風機的閥門，在設計中要引起特別注意。

根據系統所需的最大流量和最高揚的1.1-1.2倍查風機樣本， 選擇工作點落在機器最高效率（線的頂峰值〉的±10%的高效區。據此原則選擇風機如下：

風機型號：9-26-4.5A

額定風量:3130 ?3685m3/h

風機全壓：4910-4776Pa

電機功率：7.5KW

臺數：2臺

3.2.2風機風量調節

本系統要根據不同的被測高效空氣過濾器對風最進行調節，改變風量有兩個途徑為： 改變機器性能曲線和改變管路性能曲線。本系統采用的是改變機器性能曲線的方法。

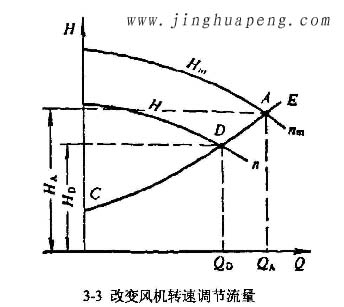

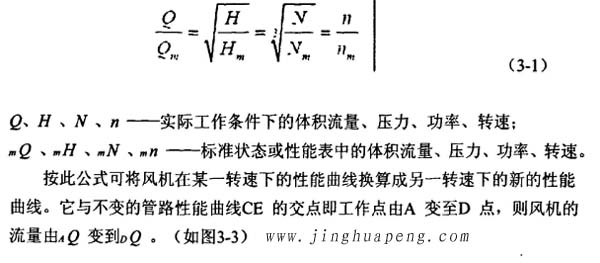

調節風機的性能曲線采用的方法有：改變風機的轉數;改變風機進口導流閥的葉片角度;切削風機葉片寬度、改變角度等。對于本系統而言改變風機轉數結合手動節流是最為合適的。.由相似率可知，當改變風機轉數時其效率基本不變， 但流量、壓頭及功率都按下式改變：

改變風機轉數以變頻改變電機轉數最為方便，本系統就采用此法。

在進行風量調節時，首先采用計算機根據孔板流量計返回的信號進行自動調節，當這種調節不能滿足要求時，可對手動調節閥進行調節。對于以上兩種方法仍然無法滿足要求時則調節風機出口處的旁通閥（一般情況下其為常閉）。

本文出處：基于歐洲1822標準的高效空氣過濾器全效率測試臺及掃描測試臺的研制
